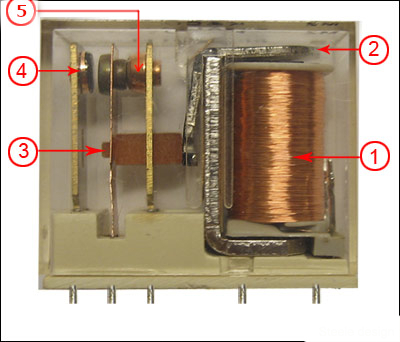

La bobine (1) est alimentée.
Elle crée un flux magnétique qui attire la partie en L (2).
Par effet de levier
(2) pousse la lamelle mobile (3) vers la gauche.
(3) ferme le contact électrique avec la lamelle de gauche (4), tandis
que le contact le
contact avec la lamelle de droite (5) s'ouvre.
Le courant passe entre (3) et (4) et ne passe plus entre (3) et (5).
La lamelle du milieu (3) est élastique et joue le rôle de ressort.
Lorsqu'on coupe l'alimentation de la
bobine, l'aimantation cesse immédiatement. La lamelle du milieu (3)
rappelle les pièces dans leur position initiale et le courant ne
peut plus passer entre (3) et (4), mais il passe à nouveau entre (3) et
(5).
